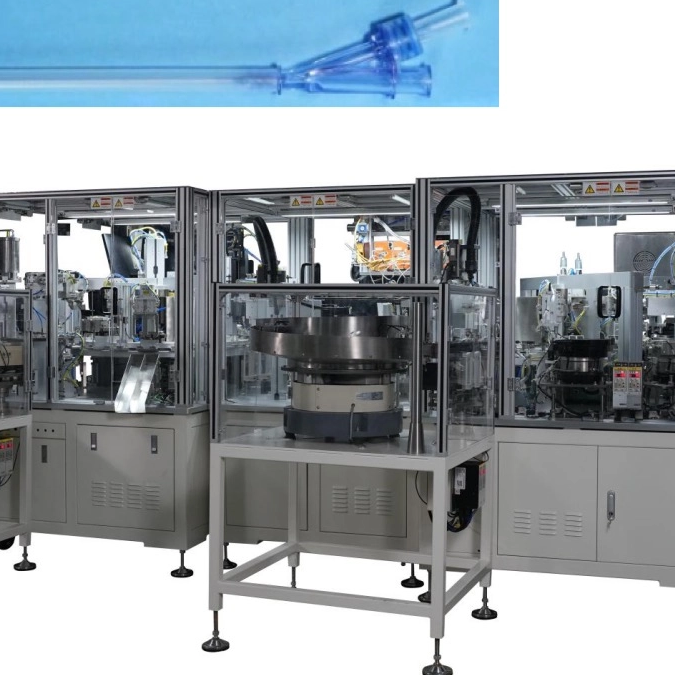

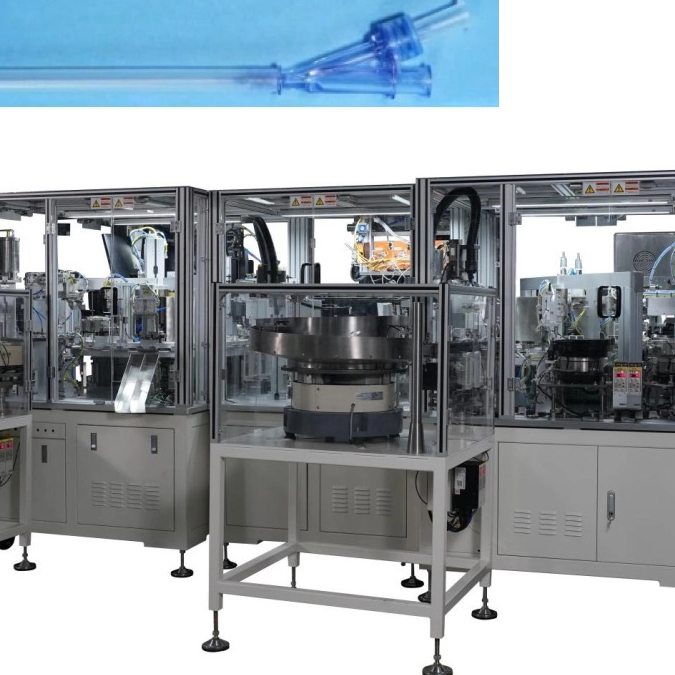

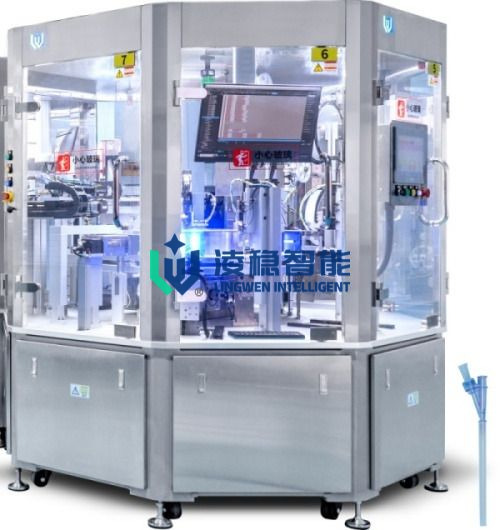

全自动Y型穿刺针组装设备

全自动Y型穿刺针组装设备

1， 工艺流程图：

1）防逆阀自动上料到针座

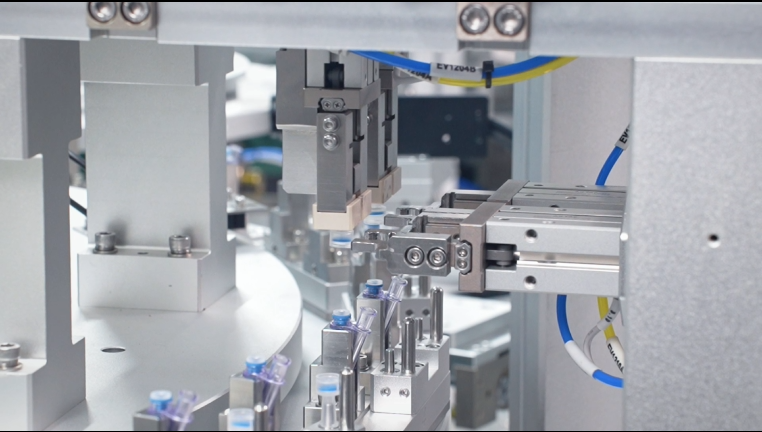

2）导向芯组装到位

3）独立组装垫片和测接头并组装到针座上

4） 测漏检测

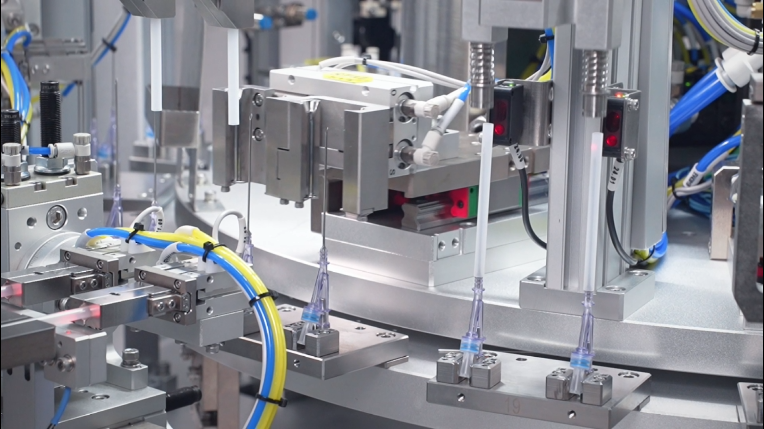

5） 针和针座全自动组装，CCD 检测针尖等

6）自动上护套

7）全自动下料到料盒

2， 设备功能：

1） 各配件实现全自动上料：防逆阀，针座，导向芯，护帽等

2）自动上针， 点胶， 固化，CCD检测系统

3）实现在线测漏功能

4） 全自动下料系统

3. 设备特点：

1）智能点胶稳如磐石，自动点胶系统质量控制稳定

     升级闭环控制点胶量，杜绝滴漏/气泡，确保针座密封达标，拉拔力检测时长≥15s

2） 设备提供针头涂抹硅油功能

    智能涂抹模块，均匀覆油降低穿刺阻力，免人工干预，效率翻倍

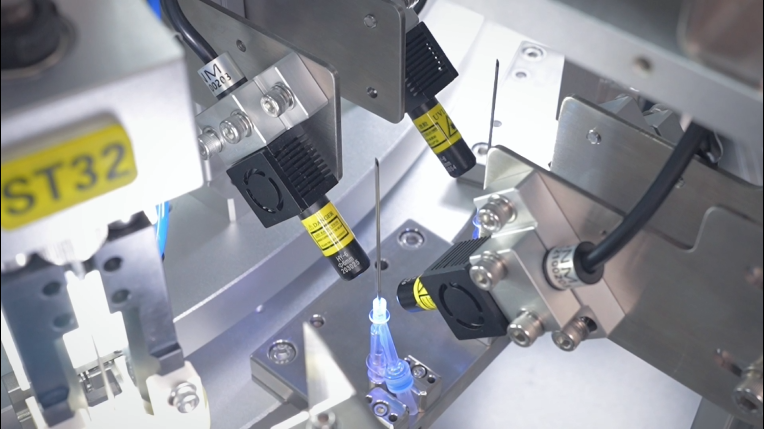

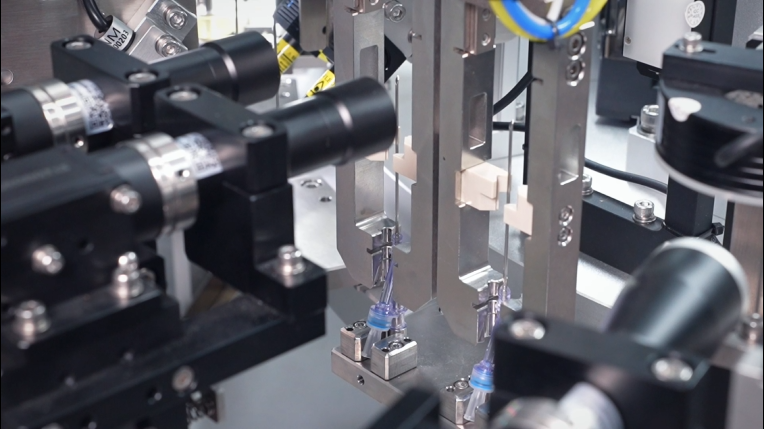

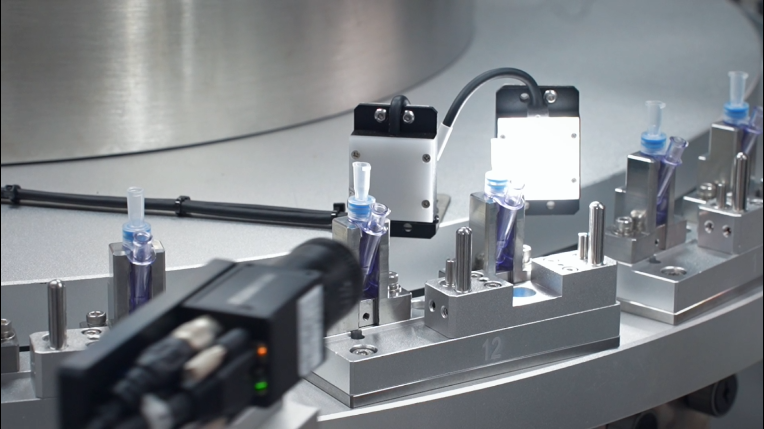

3） 智能无人化生产系统，CCD在线检测针尖质量和针长

    仅需1名操作员监控，自动化完成上料→装配→检测→分装全流程

4）降低产品废品率，实现全自动化操作

    红外实时监测针管姿态，自动剔除偏位产品

5）机器具有送针、涂UV胶、检测针尖、针毛刺等功能, 针尖损坏、CCD紫外固化等。

6）设备配件均选自制造专业品牌，穿刺针自动组装机采用KEYENCE或松下传感器、HIWIN导轨、MISUMI轴承、EFD点胶系统、OMRON PLC、Pro-face触摸屏等。

7）紧凑型洁净厂房适配方案

    占地仅*4.5㎡*（2800×1600mm），有机玻璃视窗全程监控生产环境，满足十万级洁净车间要求。

4、交货时间

      4 个月

5、包装标准

     木箱

6、质保时间

     1年

7，售后服务

    支持7*24H，培训支持，安装，售后维护、培训等
